เทคโนโลยีการผลิตห้องปฏิบัติการทันตกรรมของจีนของสะพานยาวเซอร์โคเนีย

ห้องปฏิบัติการทันตกรรมของจีนที่มีการส่งเสริมตลาดเซอร์โคเนีย มีการใช้งานมากขึ้นเรื่อยๆ: ครอบฟันเดี่ยว, แบบฝัง, รากฟันเทียม, มงกุฎสามชั้น, มงกุฎหลายใบ, มงกุฎครึ่งและแม้แต่มงกุฎเต็ม จนถึงขณะนี้เซอร์โคเนียคิดเป็น 50% หรือมากกว่าของสินค้าในโรงงานแปรรูปหลายแห่ง

หลังจากการทดสอบ การวิจัย และการสื่อสารอย่างใกล้ชิดกับลูกค้าอย่างต่อเนื่องเป็นเวลาหลายปี แผนกเทคโนโลยีของบริษัท aerchuang หวังที่จะแบ่งปันประสบการณ์บางอย่างกับคุณ ก่อนหน้านี้ ได้แชร์การวิเคราะห์การแตกร้าวของมงกุฎเซอร์โคเนียในวารสารภายในของบริษัท วันนี้จึงสรุปและแบ่งปันวิธีการหลีกเลี่ยงการแตกร้าวของเม็ดมะยมและการเสียรูปเมื่อทำสะพานยาวด้วยเซอร์โคเนียในรายละเอียดแต่ละขั้นตอนในกระบวนการผลิตมาตรฐานของเซอร์โคเนีย

ออกแบบ

1. หลีกเลี่ยงความเครียดและออกแบบส่วนโค้งของขากรรไกรให้สอดคล้องกับฟันและการสบฟันที่ตรงกันข้าม

2. มีตำแหน่งฟันหน้าหายไปมากที่สุดสามตำแหน่ง ฟันหลังหายไปสองตำแหน่ง และปลายอิสระที่หายไปมีไม่เกินหนึ่งตำแหน่ง

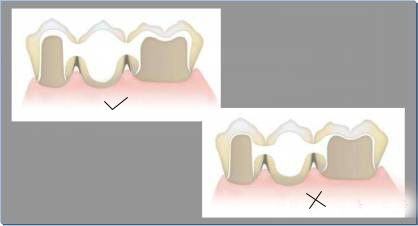

3. เมื่อเงื่อนไขหลักยึดไม่เหมาะสำหรับการทำเซอร์โคเนีย เช่น ไม่มีแนวทางทั่วไปสำหรับสะพาน ระยะห่างระหว่างสะพานและเหงือกน้อยเกินไป การตัดด้านล่างของหลักหลักมากเกินไป และการเตรียมหลักยึดที่ไม่สมเหตุสมผล ควรติดต่อแพทย์ ทันเวลา;

4. ความหนาขั้นต่ำของด้านลิ้นของเม็ดมะยมควรมากกว่า 0.8 มม. และความหนาของปลายรอยบากหรือพื้นผิวบดเคี้ยวที่อยู่ติดกับส่วนที่หายไปควรมากกว่า 1.0 มม.

5. พื้นที่หน้าตัดของขั้วต่อฟันหน้า≥ 9มม² และขั้วต่อฟันหลัง≥ 12มม²

การเรียงพิมพ์

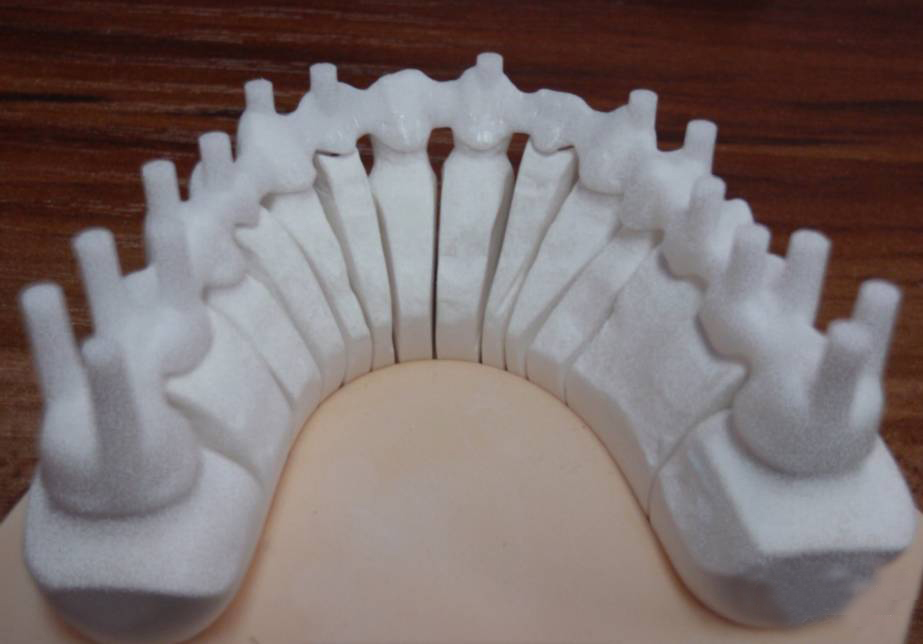

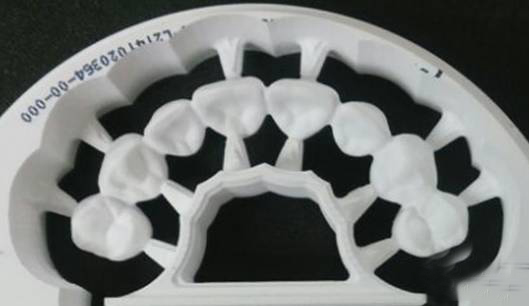

1. ในระหว่างการเรียงพิมพ์ควรวางแกนรองรับอย่างสมมาตรระหว่าง 1/3 และ 1/3 ของคอมงกุฎ

2. จะต้องวางแท่งรองรับไว้บนตัวสะพานให้มากที่สุดเท่าที่จะเป็นไปได้ และจะต้องไม่วางบนตัวเชื่อมต่อให้มากที่สุดเท่าที่จะเป็นไปได้

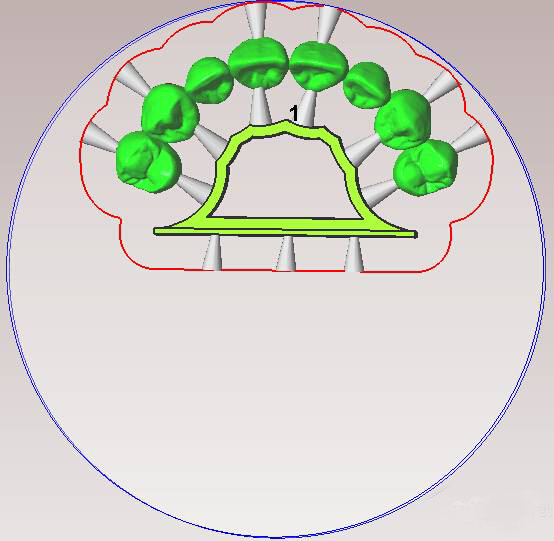

3. เพิ่มแถบเสริมด้านลิ้น (ความหนาของแถบเสริมด้านลิ้นแนะนำให้อยู่ที่ประมาณ 2 มม.) และวิธีการออกแบบของแถบเสริมด้านลิ้นมีดังนี้:

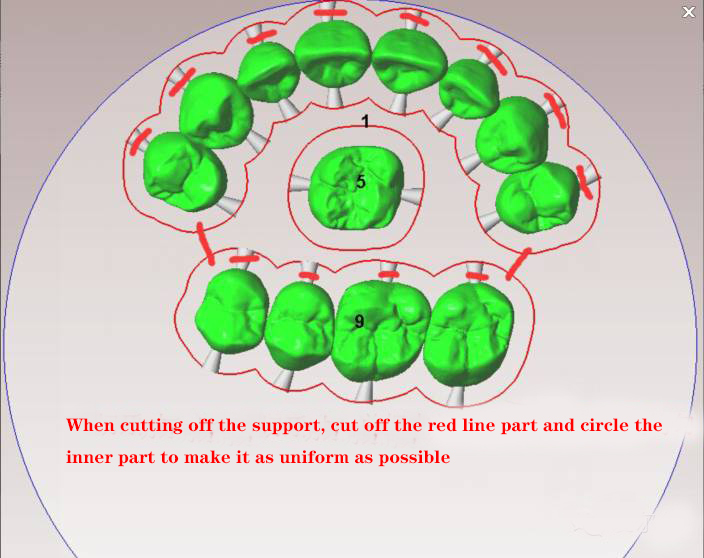

ซอฟต์แวร์ไม่รองรับการเพิ่มแผ่นเสริมลิ้นอัตโนมัติ ซึ่งสามารถตัดแต่งได้ด้วยตนเองผ่านการจัดเรียงฟันและวิธีการอื่นๆ (ความหนาของส่วนที่เหลือควรสม่ำเสมอที่สุดเท่าที่จะเป็นไปได้ โดยควบคุมที่ประมาณ 2 มม.)

4. เราสามารถเลือกได้ว่าจะเพิ่มแถบเผาผนึกของพื้นผิวบดเคี้ยวหรือไม่

5.ตรวจสอบการใช้เข็ม สำหรับการตัดเฉือนสะพานยาว ควรเปลี่ยนเข็มใหม่และดำเนินการหลังจากปรับเทียบอุปกรณ์แล้ว

6. เมื่อถอดสะพานฟันออกจากบล็อกพอร์ซเลน จะต้องถอดเฉพาะด้านริมฝีปากของสะพานฟันและแถบรองรับด้านข้างของคานขวางออกเท่านั้น เมื่อถอดแถบรองรับออก จะต้องดำเนินการอย่างระมัดระวัง และปริมาณการถอดไม่ควรเกิน 0.5 มม. ในแต่ละครั้ง เพื่อป้องกันการแตกหักของสะพานฟันหรือรอยแตกที่ซ่อนอยู่ภายในในระหว่างกระบวนการถอด แนะนำว่าลำดับการถอดแถบรองรับควรเป็นแถบรองรับด้านข้าง labiobuccal เม็ดมะยม แถบรองรับด้านข้าง labiobuccal ของสะพาน และแถบรองรับด้านข้างของคานขวางตามลำดับ

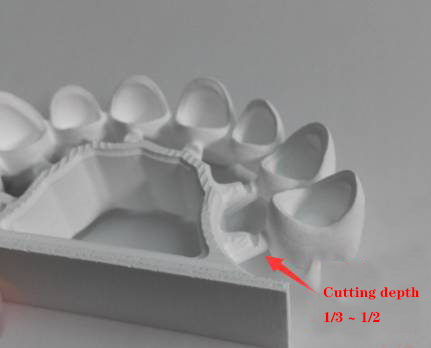

7. สามารถเลือกถอดสตรัทลิ้นของสะพานออกได้ 1 / 2-1 / 3 ของเส้นผ่านศูนย์กลางของสตรัทบางส่วนและการถอดเริ่มจากคอของสะพาน

เอ็นโดสเตน

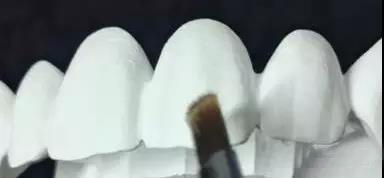

1. ตามข้อกำหนดทางคลินิกสำหรับการย้อมสี ขอแนะนำให้ใช้วิธีแปรงสำหรับการย้อมสี

2. ก่อนย้อม ให้นำสีย้อมออกล่วงหน้า 30-60 นาที แล้วทำให้เย็นลงที่อุณหภูมิห้องก่อนย้อม

3. หลังจากการย้อมสี สะพานต้องแห้งนานกว่า 60 นาที และอุณหภูมิการอบแห้งของสะพานคือ 90 ℃; หลังจากการอบแห้ง ให้รอให้อุณหภูมิของพื้นผิวเม็ดมะยมเย็นลงจนถึงอุณหภูมิห้อง จากนั้นจึงนำไปใส่ในเบ้าหลอมเพื่อเผาผนึก

เผาผนึก

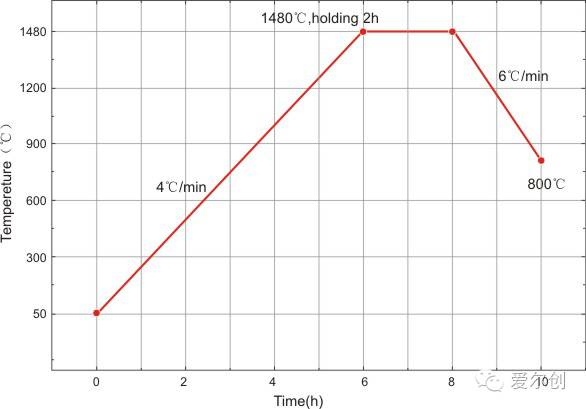

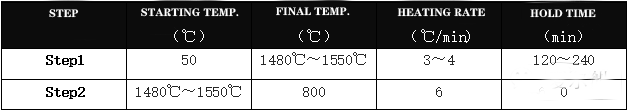

1. การตั้งค่าเส้นโค้งตามเตาเผาที่แตกต่างกันซึ่งสอดคล้องกับการตั้งค่าพารามิเตอร์ที่แตกต่างกัน:

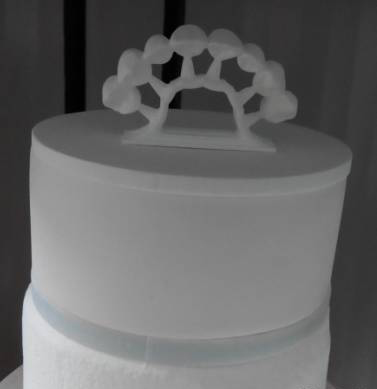

2. เมื่อทำการเผาผนึก ควรวางในแนวตั้งบนเบ้าหลอมหรือฝาของเบ้าหลอม

3. หลังจากการเผาผนึก ควรถอดเม็ดมะยมออกเมื่ออุณหภูมิเตาต่ำกว่า 200 ℃

การถอดแถบเสริมลิ้น

ใช้เครื่องฉีดน้ำความเร็วสูงเพื่อบดแท่งรองรับระหว่างด้านลิ้นและด้านลิ้นของสะพานทีละชิ้น ให้ความสนใจกับการบดแบบค่อยเป็นค่อยไปด้วยแรงกดเบา ๆ และพยายามหลีกเลี่ยงการบดโดยใช้เครื่องทำความร้อนในพื้นที่

การปรับรูปร่างและการบดเคี้ยว

1. ใช้เครื่องมือบดพิเศษสำหรับเซอร์โคเนียของโทรศัพท์มือถือความเร็วสูงหรือโทรศัพท์มือถือที่ช้าเพื่อดำเนินการตกแต่งรูปร่างการบดเคี้ยวและการปรับเปลี่ยนที่อยู่ติดกัน

2. ในระหว่างการเจียร ให้ใส่ใจกับการเจียรแบบทางเดียวและแบบเบาเพื่อป้องกันรอยแตกที่ซ่อนอยู่ระหว่างการเจียร

3. เมื่อเปิดตะเข็บฟัน ให้ใส่ใจกับการตัดแบบจุดแทนการตัดโดยตรง ใช้เครื่องมือร่องพิเศษเพื่อจัดการอย่างนุ่มนวล เพื่อลดปริมาณการเจียรของการเซาะให้มากที่สุดเท่าที่จะเป็นไปได้

4. หลังจากการบดเม็ดมะยมแบบเต็มเม็ด ขอแนะนำให้ใช้ทรายอลูมินาที่มีความบริสุทธิ์สูง 50 μm (270 mesh) สำหรับการพ่นทรายที่ 2-2.5bar (0.2-0.25mpa) ฟังก์ชั่นการพ่นทรายคือ: การทำความสะอาดและการฟื้นฟูความแข็งแรงของวัสดุ (ด้วยข้อมูลการทดลองที่พิสูจน์ว่าความแข็งแรงของเซอร์โคเนียสามารถปรับปรุงได้อย่างมากภายใต้สภาวะนี้) ในเวลาเดียวกัน กระบวนการนี้ยังสะดวกสำหรับการย้อมและการเคลือบในภายหลัง

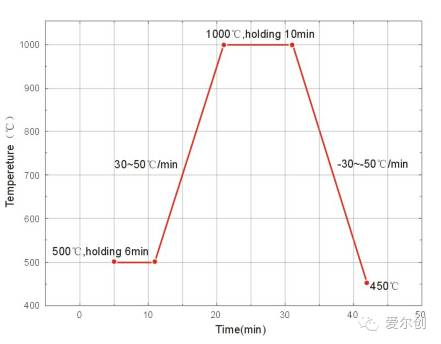

5. หลังจากขัดเม็ดมะยมภายในแล้ว ขอแนะนำให้ใช้เตาพอร์ซเลนเพื่อให้ความร้อนกับเม็ดมะยม เพื่อลดปริมาณของเฟสโมโนคลินิกบนพื้นผิวมงกุฎ ปรับปรุงความแข็งแรงและเพิ่มแรงยึดเกาะของพอร์ซเลนเซอร์โคเนียม กราฟอุณหภูมิการรักษาความร้อนมีดังนี้:
